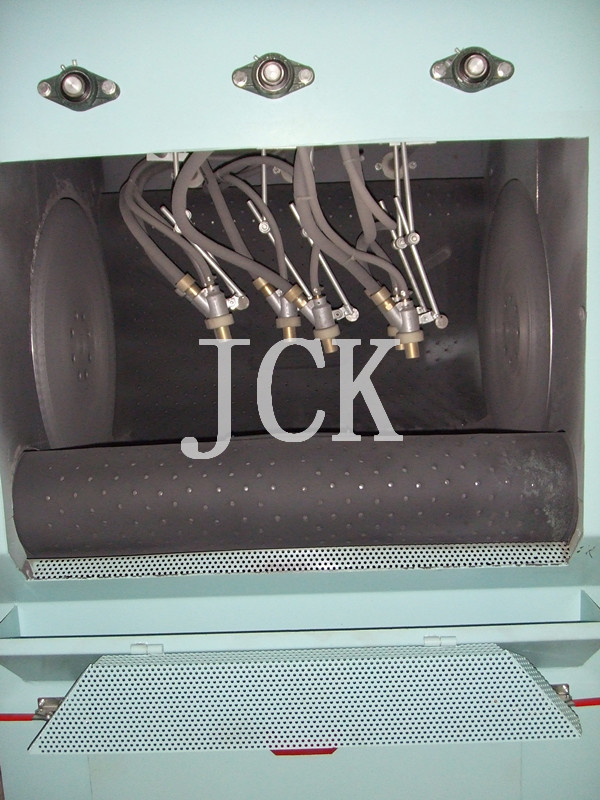

JCK-QLD多枪履带自动喷砂机

适用范围及加工效率
本机适用于不怕碰撞尺寸适中的工件外表面喷砂加工，清除外表面的污垢、划痕及其它杂物，使表面达到亚光状态。同样可用于其它体积较小的锻铸件、焊接件、热处理件、冲压件及机加工件的外表面除锈、去氧化皮、增加表面附着力，或用于喷涂、电镀、油漆前的预处理工序。


工作环境及部分技术参数

                3.1工件最大加工外形尺寸:Φ250X900mm
                3.2适用范围：金属或非金属工件外表面清理加工
     3.3喷砂主体尺寸:(长*宽*高)：1200*1200*1950(mm) 3.4气源压力：0.5-0.8Mpa
   3.5耗气量：0.8m³/min/每支枪(压力为0.6Mpa时)
   3.6整机噪声：≤85分贝
              3.7电源：使用电压:380V±10%，频率:50HZ±2%
    3.8喷砂效率：实际效率还需根据具体工件及其工艺要求定
3.9最大承重量：≤130Kg（注：其他需根据具体工件外型尺寸定）
3.10运转方式：履带连续转动，工件在履带滚筒内翻动
3.11除锈等级：Sa2.5～Sa3 (GB8923-1988)
3.12设备照明：采用20W防爆灯1盏、60W牛眼灯1盏
3.13磨料种类：40#-120#磨料
3.14磨料回收方式：气力回收旋风分离循环使用
3.15 喷砂后工件表面清洁方式：采用压缩空气吹净
3.16 抽风管道：机舱底部二路交会入分离器（此段兼有回砂功能）,采用PU耐磨管道；   分离器至除尘器段采用PVC白色日丰管 。
3.17 除尘箱：采用聚酯布袋滤尘，气动辅助振打清灰
3.18人员分配：1人(放取1人完成）
  3.19 工作温度范围：-10^。C ^~ 45℃3.20装机功率：约5.3Kw（不含所需空压机功率）、

设计所依据的国家标准或行业标准
4.1  JB/T10349-2002         干式喷砂机标准
4.2  JB/T8355-96            抛喷丸设备通用技术条件
4.3  GB2894-82              安全标志、安全色等要求
4.4  GB1644-91              铸造机械通用技术要求
4.5 GB/T522611-96        工业机械电气设备通用技术条件
4.6  GB/T13288-1991      涂装前钢材表面粗糙度的评定
4.7  GB/12348-90            工业企业界的噪声标准
4.8  GB8923-1988           涂装前钢材表面锈蚀登记和除锈等级
4.9  GB16297-96             大气污染物综合排放标准
4.10 GB7932-1987          气动系统通用技术条件
4.11 GB12801-91            生产过程中安全卫生要求总则
4.12 GB12265-90            机械防护安全距离
4.13 JB/T4709-2000        钢质压力容器焊接工艺评定
4.14 GB/T6988-1997       电器应用文件的编制第一部分一般要求。
4.15 GB50171-1992         电器装置工程盘、柜及施工验收规范。
4.16 GB/T1186-1992        压缩空气用橡胶软管（2.5Mpa以下）。
4.17 HG/T2192-1991        喷砂橡胶软管。
4.18 JB/T5364-1991          砂处理、清理设备、涂漆技术条件
4.19 JB/T6331.2-1992       铸造机械噪声的测定方法，声压级测定
4.20 GB8196-87                工业企业防护罩安全要求
4.21 GB50054-95              低压配电设计规范
